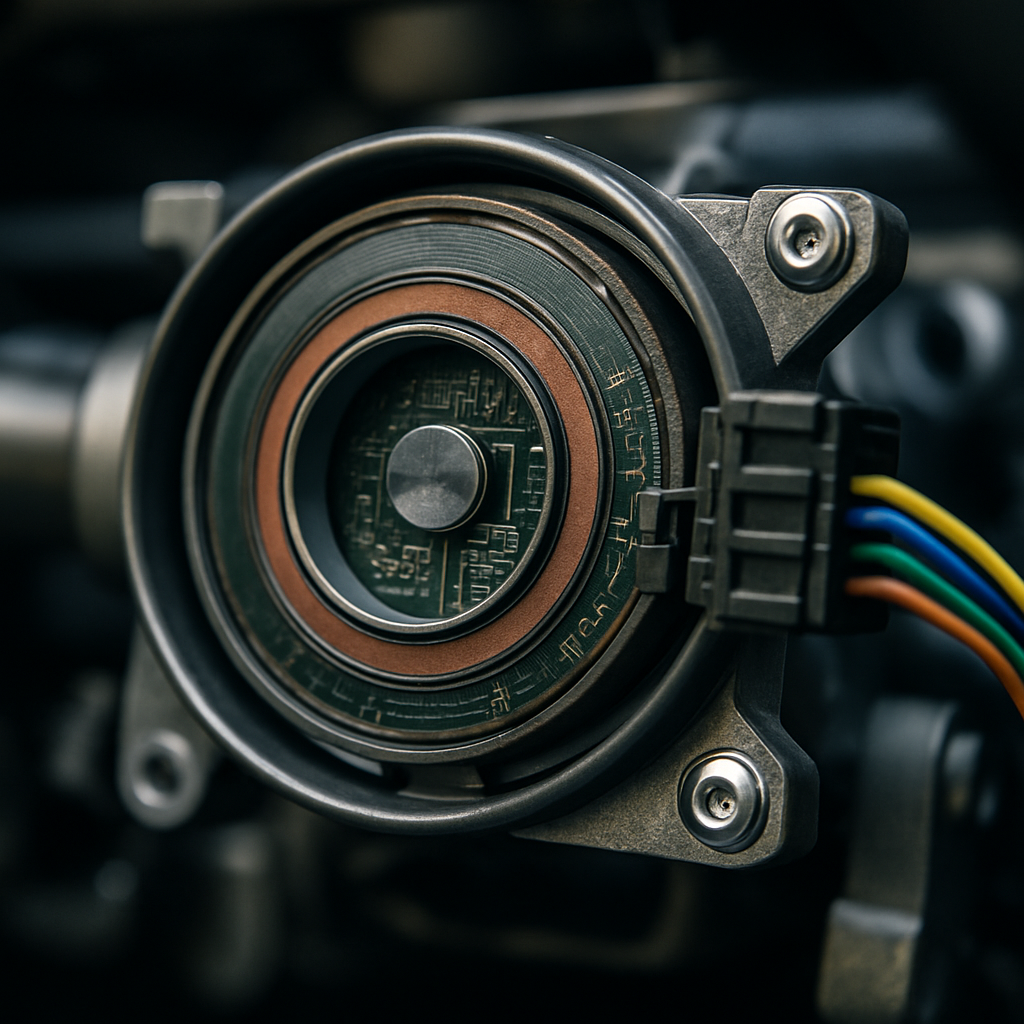

En ratvinkelsensor er en elektronisk komponent, der måler ratets præcise position og omdrejningshastighed, og sender disse data til bilens elektroniske styresystem, især ESP, ABS og servostyring. Når ratvinkelsensoren fejler, oplever du typisk advarselslamper på instrumentbrættet, tung eller ukontrollabel styring, og ESP-systemet fungerer ikke korrekt. Sensoren sidder normalt i ratstammen eller bag rattet og spiller en afgørende rolle for moderne bilers sikkerhedssystemer.
Hvad er en ratvinkelsensor og hvordan fungerer den
Ratvinkelsensoren er en kritisk del af moderne bilers elektroniske sikkerhedssystemer. Den registrerer konstant, hvor meget og hvor hurtigt du drejer rattet. Dette sker gennem en kombination af magnetiske sensorer eller optiske systemer, der kan måle rotationen med ekstrem præcision.
Informationen fra sensoren bruges aktivt af flere systemer samtidig. ESP-systemet sammenligner ratvinkel med bilens faktiske kørselsretning for at opdage understyrings- eller overstyringstendenser. ABS-systemet justerer bremsekraften på de enkelte hjul baseret på styrevinkel. Moderne servostyringssystemer tilpasser assistanceniveauet afhængigt af hastighed og ratvinkel.
Teknisk opbygning og placering
Sensoren består af flere lag med elektroniske kredsløb. De fleste moderne sensorer bruger en optisk skive med huller eller et magnetisk system. Når du drejer rattet, roterer skiven, og sensoren tæller impulser for at beregne nøjagtigt vinkel og retning.
Placeringen varierer mellem bilmærker, men typiske positioner inkluderer:
- Direkte under rattet i ratstammen
- I styresøjlen mellem rat og instrumentbræt
- Integreret i den elektroniske styringsenhed
- Bag airbag-modulet i moderne køretøjer
Vores specialister hos Autopartspro ser ofte, at sensoren er integreret med ratstammekontakten, hvilket kan gøre udskiftning mere kompleks end forventet.
Typiske symptomer på en defekt ratvinkelsensor
At kende symptomerne på en fejlende ratvinkelsensor kan spare dig for både penge og farlige situationer. De mest almindelige tegn inkluderer advarselslamper, men der er mange andre signaler at være opmærksom på.
ESP-advarselslampen er ofte det første tegn. Den lyser konstant eller blinker under kørsel. Dette sker fordi systemet ikke kan få præcise data om ratpositionen og derfor deaktiverer sig selv af sikkerhedshensyn.
Elektroniske og mekaniske advarsler
Følgende symptomer indikerer ofte problemer med ratvinkelsensoren:
- ESP-lampe lyser konstant på instrumentbrættet
- ABS-advarselslampe aktiveres samtidig med ESP-lampen
- Servostyringen føles tung eller ukontrollabel
- Rattet returnerer ikke automatisk efter sving
- Fejlkoder i diagnostisk system relateret til styresensor
Ifølge Autopartspros mekanikere er det vigtigt at skelne mellem sensorproblemer og faktiske fejl i andre systemer. Mange bilejere tror fejlen sidder i sporestangen eller hjulophænget, men ofte er det kun sensoren der skal udskiftes.
Hvordan ratvinkelsensoren samarbejder med andre systemer
Ratvinkelsensoren arbejder ikke isoleret. Den er en del af et kompleks netværk af sensorer og styreenheder. ECU’en modtager data fra ratvinkelsensoren og krydstjekker dem med information fra hjulhastighedssensorer, g-kraft sensorer og andre komponenter.
ESP-systemet er den største modtager af disse data. Når du drejer rattet i et sving, sammenligner ESP ønsket kørselsretning med faktisk retning. Hvis der er afvigelser, kan systemet bremse enkelte hjul for at korrigere kørslen.
Integration med sikkerhedssystemer
Moderne biler bruger ratvinkelsensor data til langt mere end grundlæggende stabilitetskontrol. Adaptiv fartpilot justerer hastighed baseret på styrebevægelser. Vognbaneskift-advarsel overvåger, om ratbevægelser matcher bilens position på vejen. Aktiv nødbremsning tager hensyn til, om føreren forsøger at undvige.
| System | Funktion med ratvinkelsensor |
|---|---|
| ESP (Elektronisk Stabilitets Program) | Sammenligner ratvinkel med faktisk kørselsretning for at opdage og korrigere ustabil kørsel |
| EPS (Elektrisk Servostyring) | Justerer assistancekraft baseret på ratvinkel og kørehastighed |
| ABS-system | Optimerer bremsekraftfordeling under opbremsning i sving |
| Adaptiv fartpilot | Registrerer førerens aktive styreinput for at afgøre om systemet skal overtage |
Diagnose af ratvinkelsensor problemer
Korrekt diagnose er essentiel for at undgå unødvendige reparationer. Den bedste metode er at bruge en OBD-2 scanner til at læse fejlkoder fra bilens styresystem. Specifikke koder relateret til ratvinkelsensor starter typisk med C0460 til C0569 afhængigt af bilmærke.
Visuel inspektion er også vigtig. Kontroller for beskadigede ledninger omkring ratstammen. Kig efter korrosion på stik og kontakter. Mekanisk skade fra tidligere reparationer kan påvirke sensorens funktion.
Trin-for-trin diagnose procedure
- Tilslut diagnostisk scanner og læs fejlkoder
- Notér alle koder relateret til styresystem og ESP
- Tjek live-data fra ratvinkelsensor under forskellige ratpositioner
- Sammenlign sensorværdier med fabrikantens specifikationer
- Udfør kalibrering hvis sensoren virker men giver ukorrekte værdier
Vores ekspertråd: Før du udskifter ratvinkelsensoren, skal du altid prøve at nulstille og kalibrere systemet. I mange tilfælde løser det problemet uden behov for nye dele, især efter hjuljustering eller udskiftning af bilens batteri.
Kalibrering og nulstilling af ratvinkelsensor
Efter visse reparationer skal ratvinkelsensoren kalibreres. Dette gælder særligt efter udskiftning af sensoren selv, men også efter arbejde på hjulophæng, hjuljustering eller batteriskift. Kalibreringsprocessen lærer systemet sensorens nulpunkt når rattet står lige frem.
Mange moderne biler kan kalibreres automatisk gennem en simpel køreprocedure. Andre kræver specialistisk udstyr. Proceduren varierer mellem bilmærker, men grundprincippet er det samme: Systemet skal lære, hvilken sensorværdi der svarer til lige frem kørsel.
Almindelige kalibreringsmetoder
Flere metoder eksisterer til kalibrering af ratvinkelsensoren. Den professionelle metode bruger diagnostisk udstyr direkte koblet til bilens styresystem. Dette er den mest præcise tilgang og anbefales altid efter sensorudskiftning.
Nogle biler tillader manuel kalibrering gennem en specifik køresekvens. Typisk involverer dette at køre lige ud på en lige vej, dreje rattet fuldt til begge sider, og derefter returnere til centerposition. Systemet registrerer bevægelserne og beregner nulpunktet.
| Kalibreringstype | Anvendelse |
|---|---|
| Automatisk (køreprocedure) | Efter mindre justeringer, batteriskift eller fejlkodesletning |
| Professionel scanner-kalibrering | Efter sensorudskiftning, større hjulophængsarbejde eller hjuljustering |
| Nulstilling via sikringsboks | Midlertidig løsning på enkelte bilmodeller (ikke anbefalet som permanent løsning) |
Udskiftning af ratvinkelsensor
Udskiftning af ratvinkelsensoren kræver forsigtig tilgang på grund af airbag-systemet. Batteriet skal kobles fra mindst 10 minutter før arbejdet påbegyndes. Dette sikrer at airbag-systemet er fuldstændig afladet og ikke kan aktiveres utilsigtet.
Værktøjskrav inkluderer specialnøgler til airbag-skruer på mange biler. Disse sikkerhedsskruer forhindrer uautoriseret adgang til airbag-systemet. Du skal også have korrekt momentnøgle til at spænde komponenter efter fabrikantens specifikationer.
Praktiske tips til udskiftningsprocessen
Start altid med at placere rattet i centerposition før du demonterer noget. Marker positionen med tape hvis nødvendigt. Dette hjælper under genmontering og gør efterfølgende kalibrering lettere.
Når airbag og rat er fjernet, får du adgang til sensoren. Den sidder typisk fastgjort med skruer eller klemmer. Vær ekstremt forsigtig med el-stikkene, da disse ofte er skrøbelige. Vores mekanikere hos Autopartspro anbefaler at fotografere alle stikforbindelser før frakobling.
- Afbryd altid batteriet først og vent minimum 10 minutter
- Brug kun godkendte værktøjer til airbag-fjernelse
- Undgå at dreje ratstammen mens airbag-fjederen er eksponeret
- Håndter nye sensorer forsigtigt og undgå slag eller vibrationer
Efter installation skal elektriske forbindelser testes grundigt. Monter komponenterne i omvendt rækkefølge. Spænd alle skruer til korrekt moment. Afslut altid med professionel kalibrering for at sikre optimal funktion.
Forebyggelse og vedligeholdelse
Selvom ratvinkelsensoren er en relativt vedligeholdelsesfri komponent, kan du forlænge dens levetid betydeligt. Undgå aggressive ratbevægelser når bilen holder stille, da dette skaber unødigt slid på sensoren og dens monteringspunkter.
Hold ratstammeområdet rent og tørt. Fugt og snavs kan trænge ind gennem slidte tætninger og beskadige sensorens elektronik. Ved rengøring af bilinteriøret skal du være forsigtig med at sprøjte rengøringsmiddel direkte mod ratområdet.
Ekstra opmærksomhed efter specifikt arbejde
Visse reparationer øger risikoen for sensorproblemer. Efter arbejde på hjulophæng skal systemet altid kalibreres. Når du har fået ny bilbatteri, kan sensorens hukommelse være nulstillet. Dette kræver enten automatisk eller manuel kalibrering.
Ifølge vores erfaring hos Autopartspro opdager mange bilejere først problemer efter anden urelateret reparation. Det skyldes ofte at tidligere arbejde påvirkede sensorkalibreringen uden det blev opdaget. Når systemet så udsættes for ny stress, viser symptomerne sig tydeligt.
Omkostninger ved reparation og udskiftning
Prisen på en ny ratvinkelsensor varierer betydeligt mellem bilmærker. Almindelige modeller fra Volkswagen, Ford eller Peugeot ligger typisk mellem 800-2000 kr for reservedelen alene. Premium mærker som BMW, Mercedes og Audi kan koste 2500-5000 kr eller mere.
Arbejdstid til udskiftning ligger typisk på 1-2 timer afhængigt af bilmodel. Komplekse konstruktioner med integrerede sensorsystemer kan kræve længere tid. Hertil kommer kalibrering, som typisk tager 30 minutter med korrekt udstyr.
Hvad påvirker den samlede pris
Flere faktorer spiller ind på den endelige regning. Original reservedele er dyrere men kommer ofte med længere garanti. Eftermarkedsdele kan være acceptable alternativer hvis de kommer fra renommerede producenter med certificeringer.
Kalibreringsudstyrets tilgængelighed påvirker også prisen. Værksteder med avanceret diagnostisk udstyr kan ofte kalibrere sensoren hurtigere og mere præcist. Dette kan faktisk reducere den samlede regning trods højere timepriser.
Ved bilreparation generelt anbefaler vores specialister at få komplette tilbud der inkluderer både dele, arbejde og kalibrering. Skjulte omkostninger opdages bedst når alt er specificeret på forhånd. Hos bildeleekspert.dk finder du kvalitetsreservedele til konkurrencedygtige priser, så du kan reducere din samlede reparationsomkostning betydeligt.
Sikkerhedsaspekter ved defekt ratvinkelsensor
At køre med en defekt ratvinkelsensor kompromitterer flere kritiske sikkerhedssystemer. ESP-systemet kan ikke fungere korrekt uden præcise data om ratposition. Dette betyder at bilen ikke automatisk kan korrigere understyrings- eller overstyringstendenser i kritiske situationer.
Moderne bremsesystemer bruger også sensordata til at optimere bremsekraftfordeling under sving. Uden korrekt information risikerer du længere bremselængde og reduceret stabilitet ved opbremsning i kurver. Dette er særligt farligt på glat eller vådt føre.
Juridiske konsekvenser
I Danmark er det ulovligt at køre med defekte sikkerhedssystemer. Hvis ESP-advarselslampen lyser konstant, betragtes bilen som ikke-køreklar ved syn. Forsikringsselskaber kan også nægte dækning ved uheld hvis det viser sig at kritiske sikkerhedssystemer var defekte.
Vores juridiske erfaring hos Autopartspro viser at mange bilejere undervurderer alvoren. En tændt advarselslampe er ikke bare et irritationsmoment – det er et krav om handling. Ignorerer du problemet, risikerer du både bøder, synsafvisning og forsikringsproblemer.
Forskel på ratvinkelsensor og andre styresensorer
Mange bilejere forveksler ratvinkelsensoren med andre sensorer i styresystemet. Ratvinkelsensoren måler specifikt ratpositionen, mens styremomentsensoren måler hvor meget kraft føreren påfører rattet. Begge sensorer kan sidde i samme område men har forskellige funktioner.
Rathastighedssensoren er en anden relateret komponent. Den måler ikke position men hvor hurtigt rattet drejes. Denne information bruges af elektronisk servostyring til at justere assistanceniveauet. Hurtige ratbevægelser giver mere assistance end langsomme justeringer.
Symptomforskelle mellem sensorer
Forskellige sensorer giver forskellige symptomer ved fejl. En defekt ratvinkelsensor påvirker primært ESP og stabilitetskontrol. Problemer med styremomentsensor giver tungt eller uforudsigeligt rat. Fejl i rathastighedssensor resulterer i ujævn servoassistance der ændrer sig uventet under kørsel.
Korrekt diagnose kræver forståelse af disse forskelle. Mange værksteder skifter ratvinkelsensor uden forbedring fordi det faktisk var en anden sensor der fejlede. Professionel fejlkodeudlæsning viser præcist hvilken sensor der rapporterer problemer. Dette sparer både tid og penge ved at sikre korrekt reparation første gang.
Moderne biler er komplekse systemer hvor hver komponent spiller en vital rolle. Ratvinkelsensoren er måske lille og usynlig, mendens betydning for sikker kørsel kan ikke overvurderes. Når du oplever symptomer på sensorfejl, handler det om mere end blot at slukke en irriterende advarselslampe. Det handler om at genoprette bilens indbyggede sikkerhedssystemer til fuld funktionalitet. Med korrekt diagnose, kvalitetsreservedele fra vores sensor-sortiment og professionel installation sikrer du optimal beskyttelse for dig selv og dine passagerer på vejen.
Frequently Asked Questions (FAQ)
Kan jeg køre sikkert med en defekt ratvinkelsensor?
Det anbefales ikke at køre med defekt ratvinkelsensor. ESP-systemet fungerer ikke korrekt, hvilket reducerer bilens stabilitet i kritiske situationer. Bilen er heller ikke lovligt køreklar ved syn når advarselslampen lyser konstant.
Hvor meget koster det at udskifte en ratvinkelsensor?
Prisen varierer mellem 1500-4000 kr for almindelige bilmærker inklusiv dele og arbejde. Premium mærker kan koste 4000-8000 kr. Kalibrering tilkommer typisk med 300-800 kr afhængigt af værksted og systemkompleksitet.
Skal ratvinkelsensoren kalibreres efter batteriskift?
Ja, mange biler mister sensorkalibrering ved batteriskift. Enten skal systemet køre en automatisk kalibreringsprocedure eller kalibreres professionelt med diagnostisk udstyr. Uden kalibrering kan ESP-advarselslampen forblive tændt selvom sensoren fungerer.
Hvor lang levetid har en ratvinkelsensor?
En ratvinkelsensor holder typisk bilens levetid hvis den ikke udsættes for mekanisk skade eller fugtproblemer. De fleste sensorer fejler først efter 10-15 år eller ved ulykkesskade. Elektriske problemer kan dog opstå tidligere.
Kan jeg selv udskifte ratvinkelsensoren?
Det er teknisk muligt men kræver erfaring med airbag-systemer og korrekt værktøj. Risikoen for airbag-udløsning og efterfølgende kalibreringsudfordringer gør det anbefaleligt at lade professionelle håndtere udskiftningen for at garantere sikkerhed og funktion.
